Sensor de Gás MQ-2

Sensor de gás MQ-2

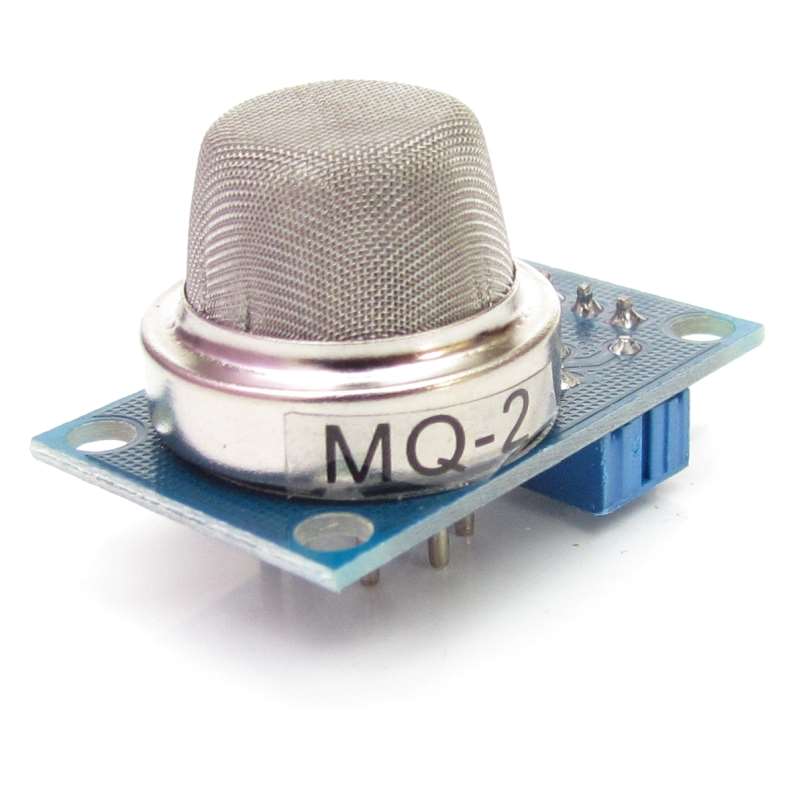

O Sensor de Gás MQ-2 / Detector de Gás Inflamável e Fumaça  é um dispositivo de segurança utilizado principalmente em projetos domóticos ( automação residencial ) que usam como base plataformas de prototipagem, como Arduino ou Raspberry PI, por exemplo.

- A aplicação do Sensor de Gás Inflamável e Fumaça dá-se em sistemas residenciais de alarmes controlados por sistemas microcontroladores, onde é possível por meio deste sensor oferecer maior segurança a sua residência e seus familiares.

- O Detector de Gás / Sensor de Gás Inflamável e Fumaça MQ-2 é capaz de detectar gases de diferentes tipos, entre eles, gás de petróleo liquefeito, butano, propano, metano, hidrogênio, álcool, gás natural, etc., ou mesmo fumaça.

- Quando o Sensor de Gás Inflamável e Fumaça MQ-2 detectar a presença do gás ou da fumaça, liberará um sinal de aviso ao Arduino, se for o caso, que estará programado para realizar diferentes tarefas, como por exemplo, liberar trancas de portas, emitir sinais sonoros e luminosos, etc.

- Amplie as funções da sua plataforma de prototipagem, adquira o Detector de Gás / Sensor de Gás Inflamável e Fumaça MQ-2 e tenha certeza de estar adquirindo um produto que vai contribuir com a segurança da sua residência, diante da presença de gases inflamáveis ou fumaça.

OBS.: Este sensor de gás não foi desenvolvido para aplicações que envolvam segurança humana ou patrimonial profissional, é destinado apenas a propósitos experimentais. Esse Módulo integra o sensor de gás MQ-2 que é útil para a detecção de fugas de gás.

O MQ-2 pode medir concetrações de gases na faixa de 200 a 5.000ppm para GLP (Gás de Cozinha) e Propano, e 300 a 5.000ppm para Hidrogênio, etc.

O MQ-2 também é capaz de detectar, mas com baixa sensibilidade odores de álcool, i-butano, metano e fumaça.

O MQ-2 opera em temperaturas de -20 a 70ºC e consome menos de 150mA a 5V.

Calibração: Como uma resistência entre a saída do sensor e o terra determina o grau de sensibilidade do MQ-2, então a carga da resistência deve ser ajustada com o potenciômetro presente na placa do módulo para a sua particular aplicação, tomando-se como base as equações do datasheet. Dessa forma assim que o sensor detectar a presença de algum gás será possível registrar uma alteração nessa resistência, permitindo medir o nível de tensão no pino AOUT, que pode variar entre 0V a 5V. E com base no tempo de resposta do sensor pode ser tomadas medidas preventivas rapidamente.

Conexões:
O módulo sensor pode ser conectado ao Arduino ligando-se o pino positivo (VCC) no 5V, o pino negativo (GND) no GND e o pino AOUT em um pino analógico, como por exemplo A0, dessa forma será possível realizar a leitura do sinal analógico desse pino e acompanhar essa leitura através do Serial Monitor da IDE do Arduino.

CARACTERÍSTICAS:

- Sensor de gases inflamáveis;
- Detector de fumaça;
- Emite sinais para a plataforma de prototipagem, que estará programada para atuar de determinado modo diante do ocorrido;
- Capaz de detectar gás de petróleo liquefeito, butano, propano, metano, hidrogênio, álcool, gás natural, etc.;
- Possui Trimpot para calibração do ponto de acionamento;

ESPECIFICAÇÕES:

- Tensão de funcionamento: DC 5V;
- Sinal de Estimulação: aplicação de fumaça ou detecção de gás;
- Chip principal: LM393;
- Sensor de gás: ZYMQ-2;
- 2 vias de saída de sinal (saída analógica e digital TTL);
- Dimensões (CxLxA): 32x20x22mm;
- Peso com embalagem: 7g.
